Rơ le luân phiên 2 bơm

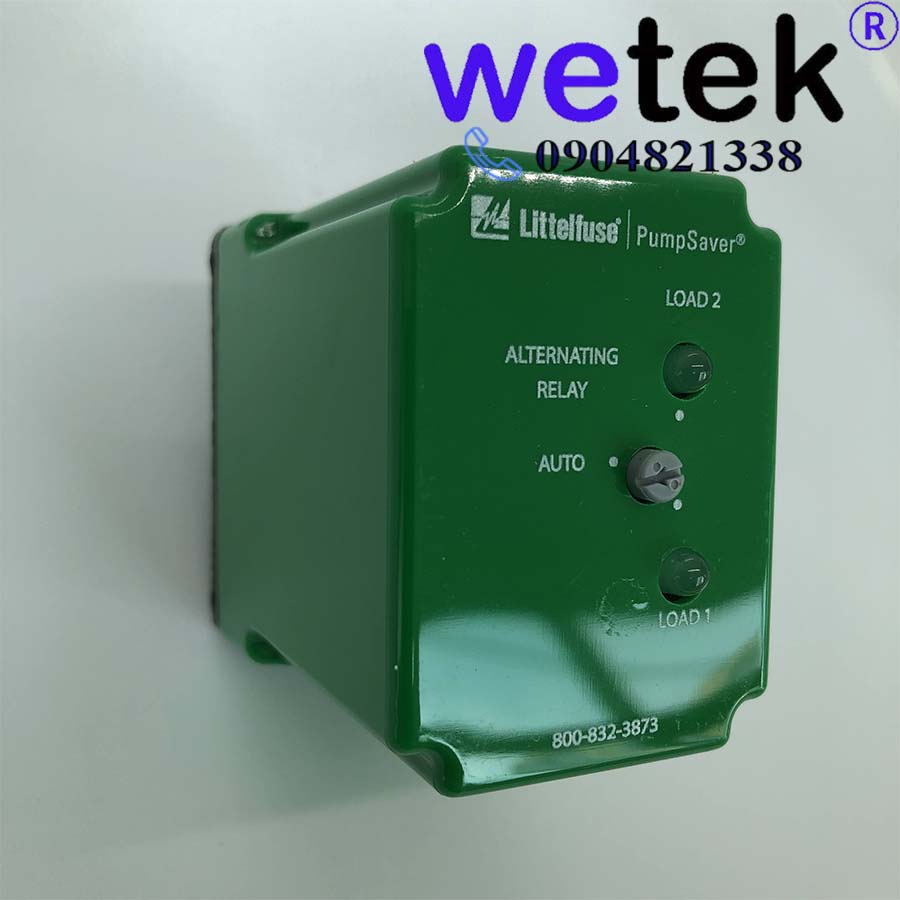

Rơ le luân phiên 2 bơm Littelfuse, hàng made in USA, model ALT

Rơ le ALT cho phép chạy luân phiên hai tải. Rơ le ALT thường được dùng trong ứng dụng hai bơm để cân bằng thời gian chạy của hai bơm.

Dòng Rơ le ALT-S dùng trong các ứng dụng bơm 1 đơn mức. Khi công tắc phao mở, rơ le luân phiên thay đổi trạng thái, như vậy sẽ điều khiển bơm còn lại chạy lần tới khi phao đóng. Tất cả các Rơ le ALT đều tích hợp đặc tính hãm ngăn rơ le thay đổi trạng thái nếu công tắc hoặc phao nổi lên nhất thời.
Dòng Rơ le ALT-X được đấu tắt phía bên trong và được dùng trong ứng dụng trong ứng dụng bơm 2 mức. 2 trạng thái phao này hay còn được gọi là lead and lag floats.

Thông thường ALT-X sẽ hoạt động như ALT-S tuy nhiên do cấu hình đấu tắt cho phép các bơm hoạt động đồng thời khi cả 2 phao lead and lag đều đóng. Ngoài ra rơ le có tích hợp công tắc lựa chọn trạng thái tự động hoặc lựa chọn 1 trong 2 bơm hoạt động. Công tắc lựa chọn này rất hữu ích trong quá trình bảo dưỡng sửa chữa hoặc chạy thử nghiệm. Trong trường hợp rơ le ALT-X-SW, công tắc lựa chọn đảm bảo 1 bơm chạy chính, bơm còn lại chỉ hoạt động khi cả 2 phao đóng.

Phải sử dụng chân cắm OT08PC để đạt tiêu chuẩn UL!

Thông số kỹ thuật và các tiêu chuẩn áp dụng

Catalog #	Điện áp đầu vào (V)	Loại đầu ra	Kiểu lắp đặt	Kích thước	Trọng lượng (lbs/g)

ALT024-S	20 tới 26VAC hoặc VDC	SPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT024-S-SW	20 tới 26VAC hoặc VDC	SPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT115-S	95 tới125VAC	SPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT115-S-SW	95 tới125VAC	SPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT115-X	95 tới125VAC	Cross wired DPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT115-X-SW	95 tới 125VAC	Cross wired DPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT230-S	195 tới 250VAC	SPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT230-S-SW	195 tới 250VAC	SPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT230-X	195 tới 250VAC	Cross wired DPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
ALT230-X-SW	195 to 250VAC	Cross wired DPDT	Lắp trên thanh DIN hoặc lắp mặt cánh (cắm vào đế OT08-PC)	1.75 in H x 2.38 in W x 4.13 in D (44.5 x 60.3 x 104.8 mm)	0.38 lb. (6.08 oz. 172.67 g)
