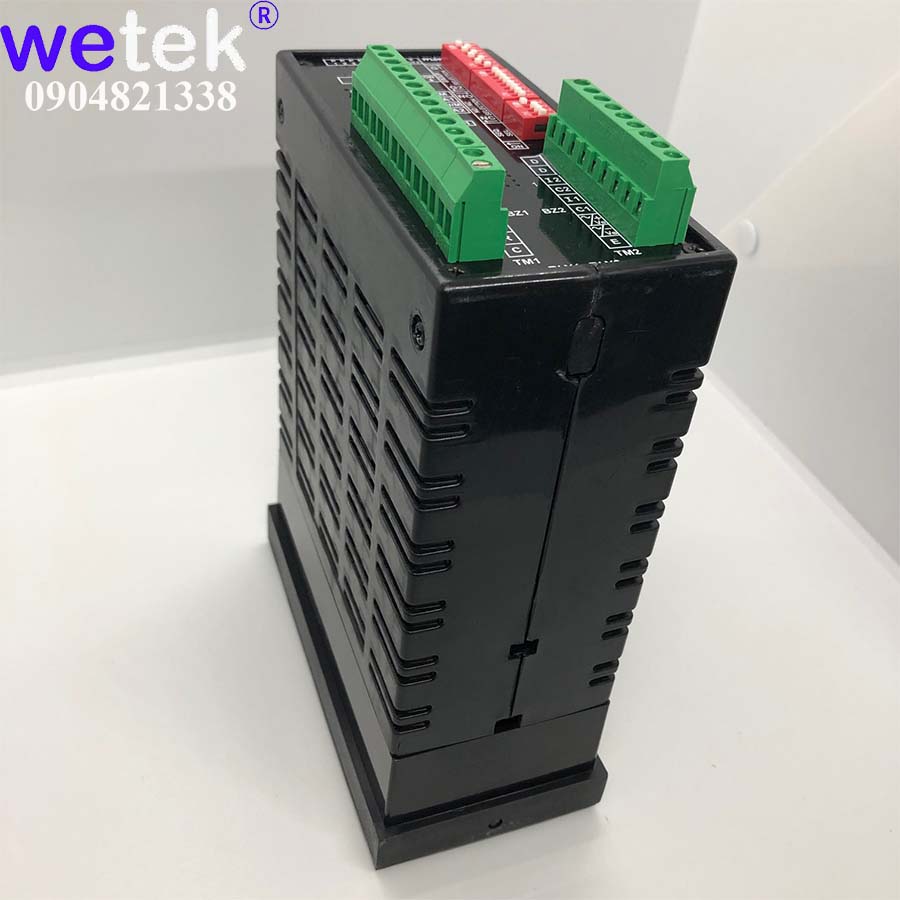

Bộ cảnh báo sự cố Minilec MBAS 0600

TỔNG QUAN

Bộ cảnh báo lỗi MBAS 0600 của Minilec là sản phẩm đã được tin tưởng sử dụng trên lưới điện EVN từ hàng chục năm nay và là sản phẩm có thông số kỹ thuật và thương hiệu đứng top đầu trong phân khúc.

Wetek tự hào là đại lý phân phối tất cả các dòng sản phẩm của thương hiệu uy tín Minilec tại Việt Nam: bộ cảnh báo, các loại rơ le bảo vệ điện áp, dòng điện, rơ le cho động cơ, bơm, máy phát điện…

MBAS 0600 là phiên bản nâng cấp của model MBAS 9400, bộ cảnh báo 4 tới 32 cửa sổ.

NGUYÊN LÝ HOẠT ĐỘNG CHUNG

Khi có sự thay đổi trạng thái của tiếp điểm đầu vào từ NO sang NC hoặc ngược lại, bộ cảnh báo chuyển từ trạng thái bình thường sang trạng thái cảnh báo.

Lúc này ta có thể nhận biết có lỗi nào nhờ đèn và chuông báo tương ứng.

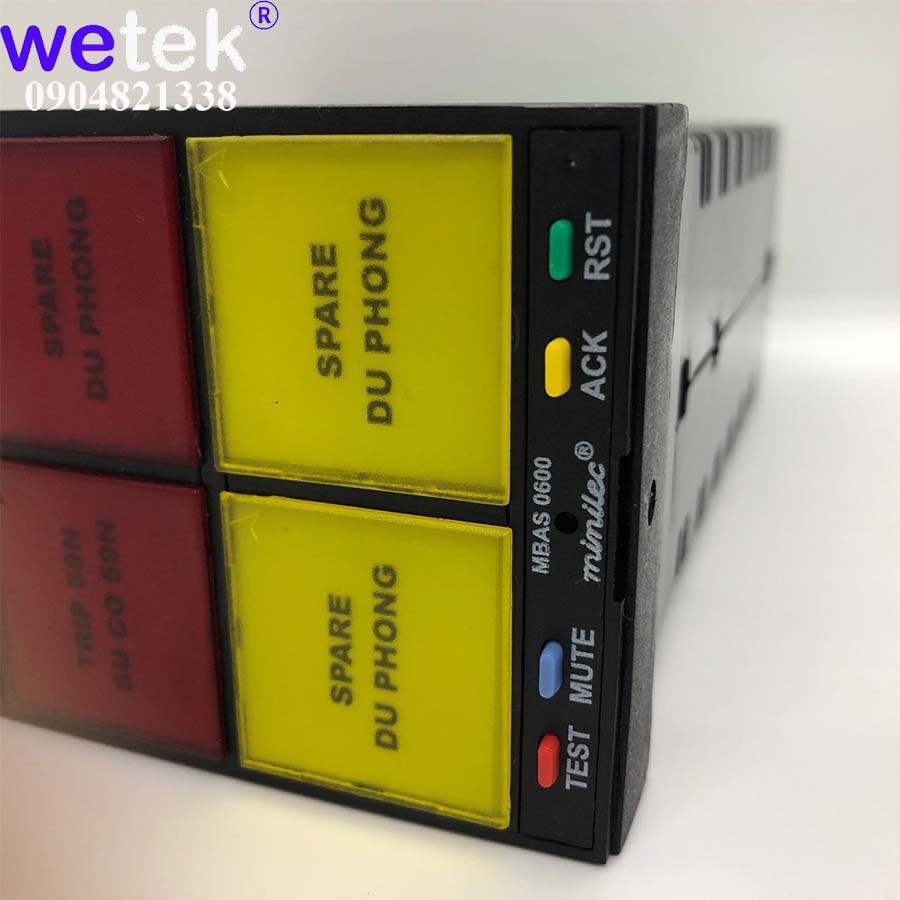

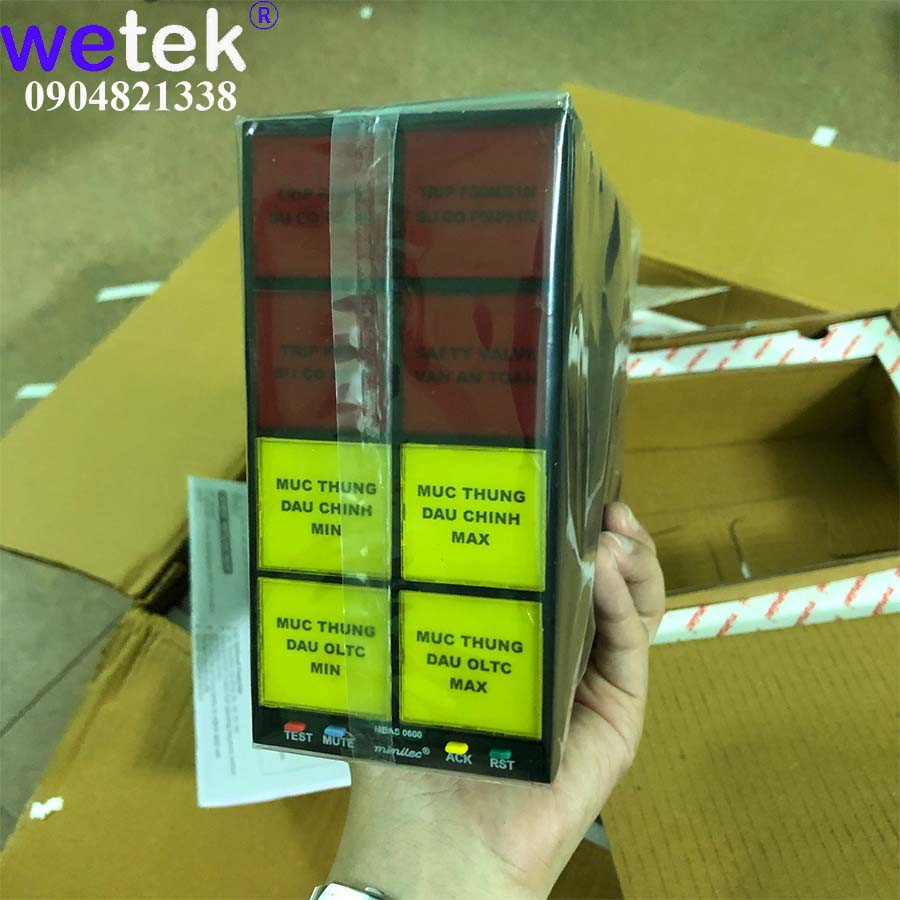

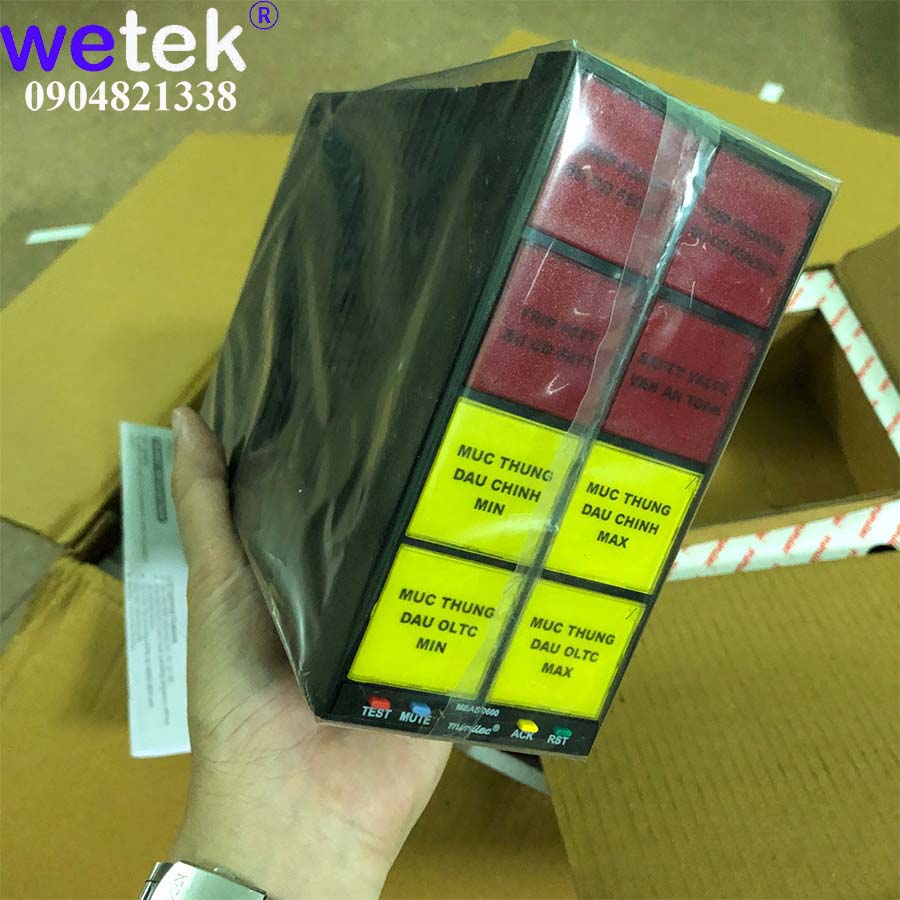

Bộ cảnh báo cũng có 4 tiếp điểm (hoặc nút bấm) cho 4 thao tác: Mute (tắt chuông), Acknowlege (xác nhận có lỗi), Reset (reset lại bộ cảnh báo về bình thường sau khi hết lỗi) và Test (nút ấn giả lập lỗi)

ĐẶC ĐIỂM CHÍNH

Trình tự cố định (S1/S2/S3/S4)

Đầu vào là dạng tiếp điểm khô

Đầu vào dạng NO/NC có thể điều chọn được

Đầu ra relay cho chuông cảnh báo lắp ngoài, tùy chọn đầu ra relay thứ 3 cho

Chuông cảnh báo Ringback và Supervisory control

Giao thức truyền thông tiêu chuẩn của Minilec

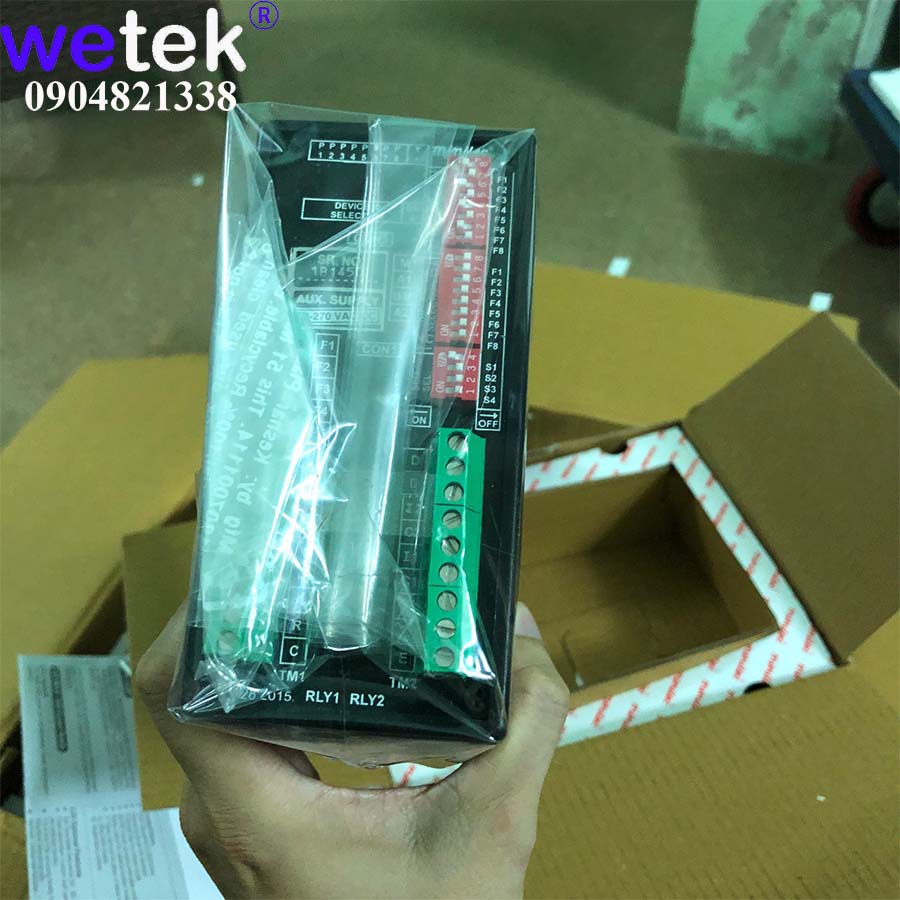

VỀ THIẾT KẾ KỸ THUẬT

Logic vi điều khiển đơn chip

Cách ly quang giữa đầu vào vào đầu ra

Màn hình đèn LED siêu sáng

Khả năng chống nhiễu tín hiệu cao

Nguồn cấp dạng nguồn chuyển mạch

Có đèn LED tự theo dõi tình trạng làm việc

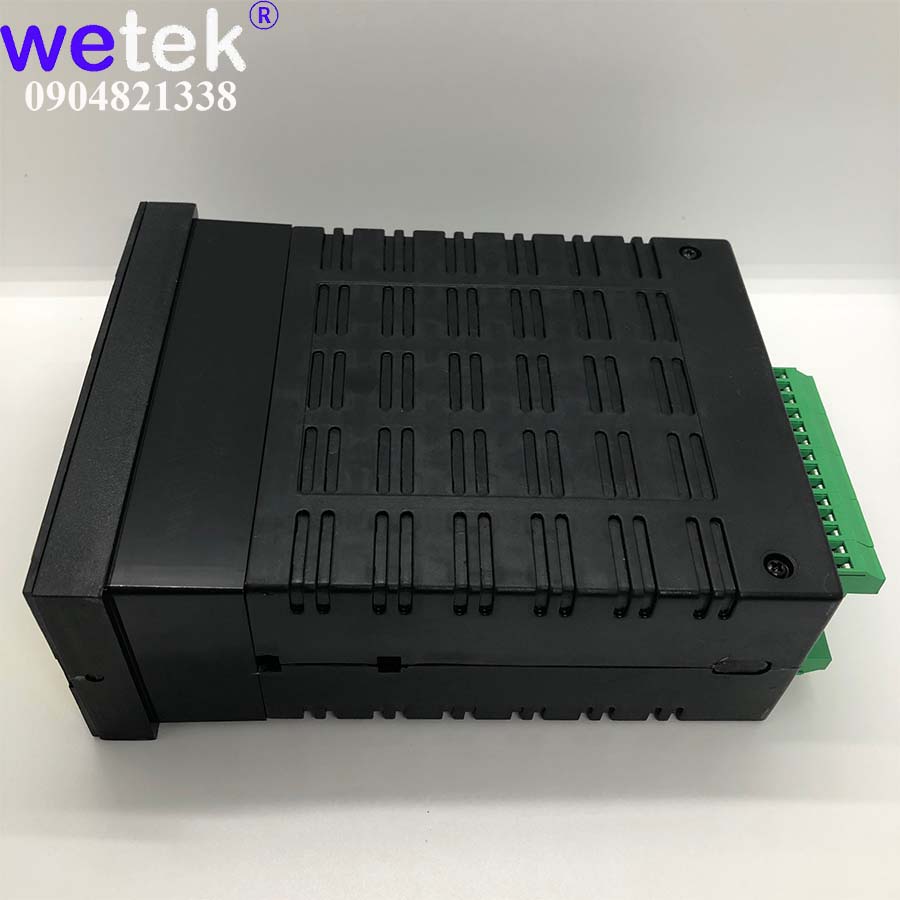

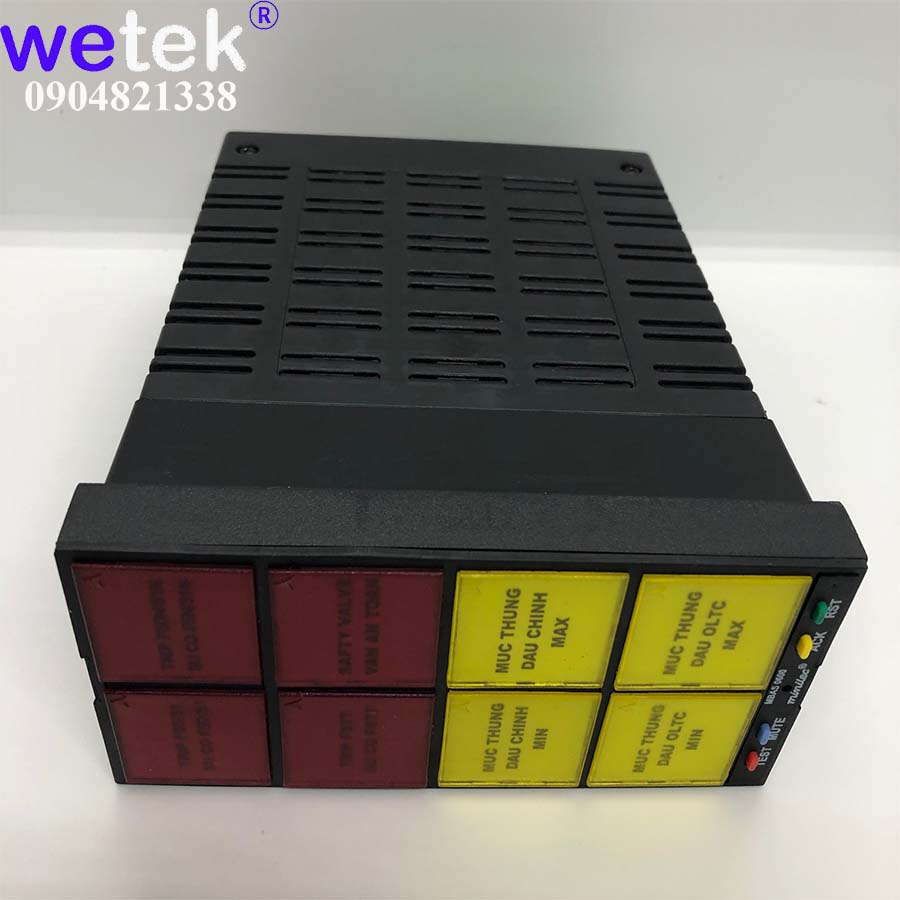

VỀ THIẾT KẾ VẬT LÝ

Theo tiêu chuẩn lắp trên Mặt cánh, lỗ cắt theo tiêu chuẩn DIN

Mặt của sổ có thể thay thế, cài vào dễ dàng

2 Kích thước của sổ cho khách hàng lựa chọn

Vỏ nhựa đúc

TÙY CHỌN THÊM

Trình tự hoạt động tùy chọn theo yêu cầu khách hàng nếu muốn

Chức năng Manned / Unmanned cho trạm theo dõi có người trực hoặc không có người trực

Giao thức truyền thông MODBUS RTU/ASCII

Tiếp điểm báo lỗi ra tương ứng theo tiếp điểm đầu vào (NO hoặc NC)

Tích hợp cảnh báo nguồn cấp hỏng

Nút nhấn điều khiển tích hợp

THÔNG SỐ KỸ THUẬT

• Điện áp 24 / 30 / 48 / V DC hoặc 20-60 V AC/DC hoặc 90-270 V AC / DC (phải chọn khi đặt hàng)

• Số kênh (cửa sổ) 4 / 6 / 8 / 12 / 16 / 18 / 22 / 24 / 32

• Kích thước của sổ 30 x 30mm / 30 x 65 mm

• Hiển thị LED siêu sáng tiết kiệm năng lượng

• Kiểu giao diện từng cửa sổ rời, có thể thay thế được

• Màu đèn LED đỏ, vàng, lục, trắng, lam

• Tần số nhấp nháy Nhanh - 60 lần/phút, Chậm - 30 lần/phút

• Thời gian đáp ứng 40 ms

• Tín hiệu đầu vào là dạng tiếp điểm khô (NO hoặc NC có thể chỉnh được tại hiện trường)

• Grouping Trip / Non Trip có thể chỉnh được tại hiện trường

• Điện áp nội bộ + 12 V DC

• Tiếp điểm đầu ra 1 NO + 1 NO + 1 NO (tùy chọn thêm)

• Cấu trúc kiểu tích hợp trọn bộ

• Trình tự làm việc (có thể chỉnh được tại hiện trường) Auto/Manual/First-up/Ringback (tùy chọn) hoặc bất cứ trình tự nào khách hàng yêu cầu

• Nhiệt độ làm việc 0-60 oC

• Tiêu thụ điện năng 1.5W/cửa sổ (lớn nhất)

• Tùy chọn thêm cảnh báo mất nguồn cấp AC-DC/ Khối rơ le lặp lại / Cổng truyền thông RS232 - 485

• Tiếp điểm: 5A @ 230 V AC (thuần trở) * tiêu chuẩn CE marked

• Trường hợp mất nguồn cấp, RLY-3 được dùng cho chuông dự phòng (với chức năng theo dõi nguồn AC/DC)

• Khi ứng dụng cảnh báo mất nguồn cấp, cửa sổ 01 được sử dụng

• Dùng các bộ nguồn chuyển mạch (SMPS) ngoài để cấp nguồn

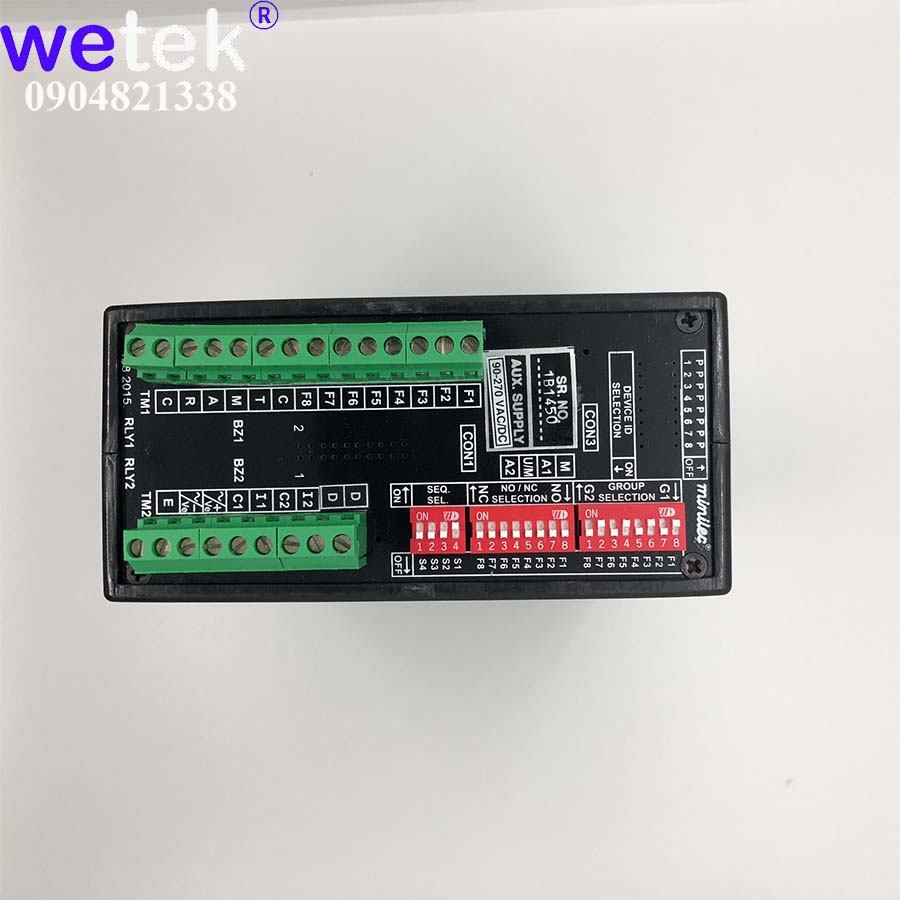

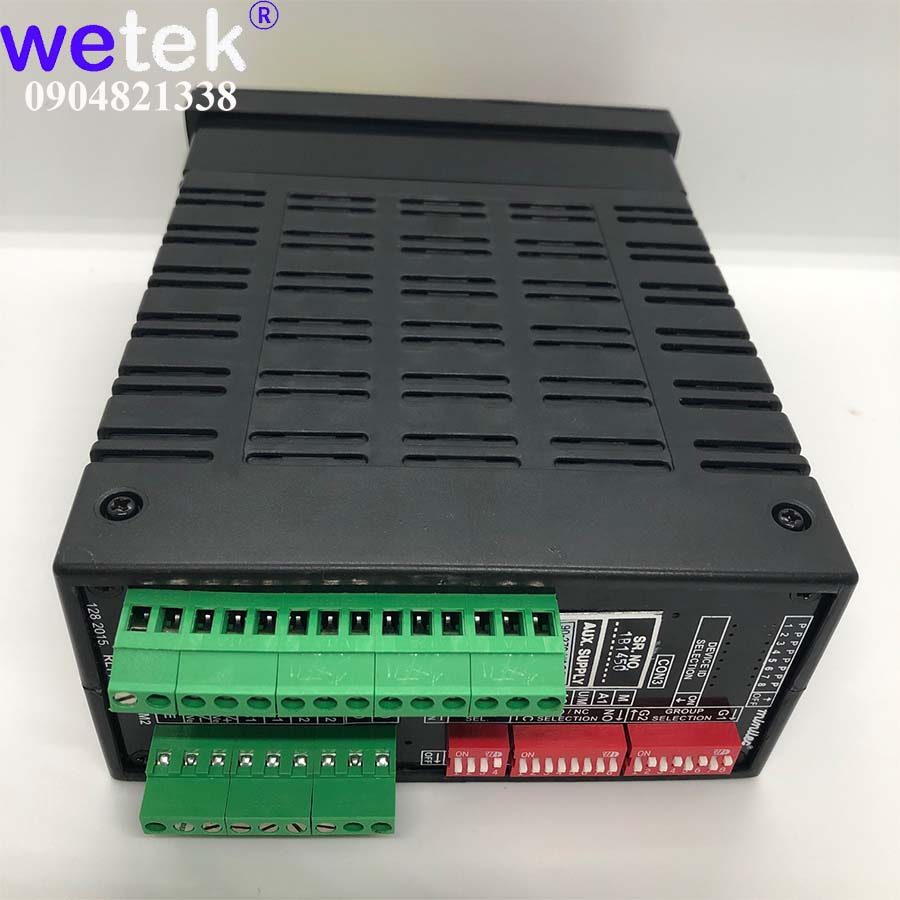

SƠ ĐỒ ĐẤU NỐI

(XEM ẢNH CHI TIẾT SƠ ĐỒ ĐẤU NỐI)

ỨNG DỤNG

Lắp cho các tủ điện điều khiển trong các linh vực sau:

Quy trình sản xuất, vận hành

Nhà máy, máy phát điện diezel

Phòng điều khiển

Tủ điều khiển bảo vệ

Tủ Rơ le

Hệ thống vận chuyển nguyên vật liệu trong nhà máy

Tủ đo lường

Tủ sạc ắc quy

Tủ điều khiển máy nén khí

TRÌNH TỰ HOẠT ĐỘNG CỦA BỘ CẢNH BÁO LỖI MINILEC

Bộ cảnh báo của Minilec được lập trình theo trình tự tiêu chuẩn của chuẩn ISA. Với những trình tự không theo tiêu chuẩn, Minilec có thể cung cấp theo yêu cầu cụ thể của từng khách hàng.

Mã Minilec (S1) / Mã ISA (M1): Reset bằng tay

Mã Minilec (S2) / Mã ISA (M2): Reset tự động

Mã Minilec (S3) / Mã ISA (R1-12): Ring back (Chuông và Đèn báo lại sau khi trạng thái về bình thường)

Mã Minilec (S4) / Mã ISA (F1-M1): First UP (Biết được lỗi nào xảy ra trước tiên với đèn báo kiểu nhấp nháy)

CÁC KÍCH THƯỚC CỦA MODEL MBAS 0600

1D, 2D, 3D, 4D, 5D, 6D
